Plastik büzülmə dərəcəsi və modifikasiya metodlarına təsir edən amillər

Plastik büzülmə dərəcəsinə təsir edən amillər

1.Material təsir:

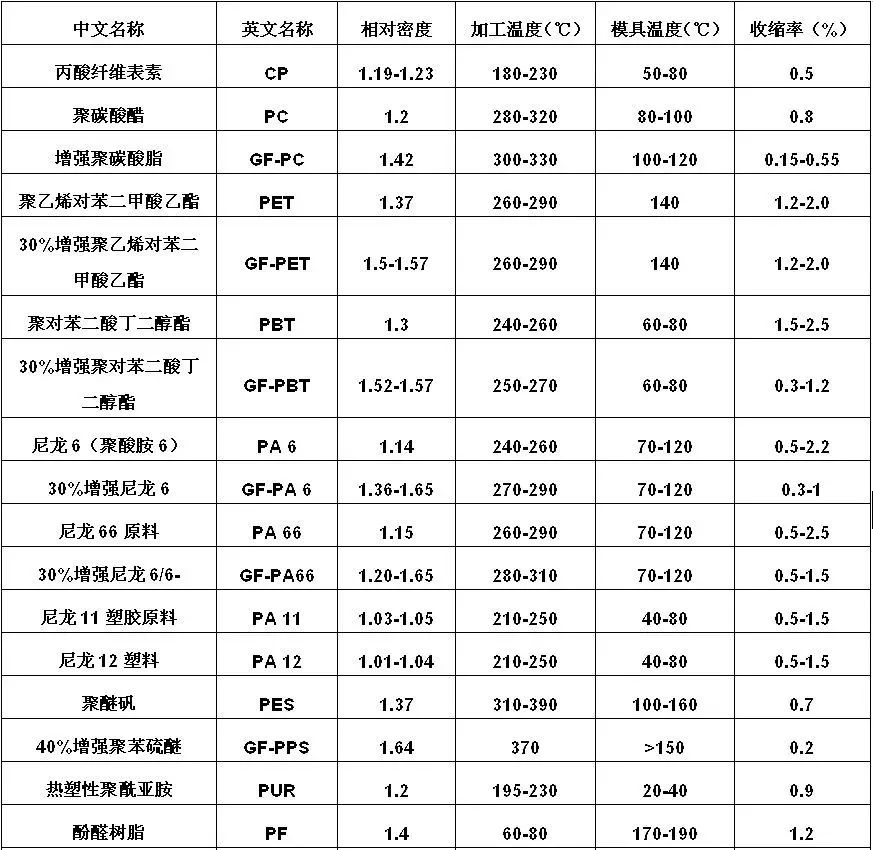

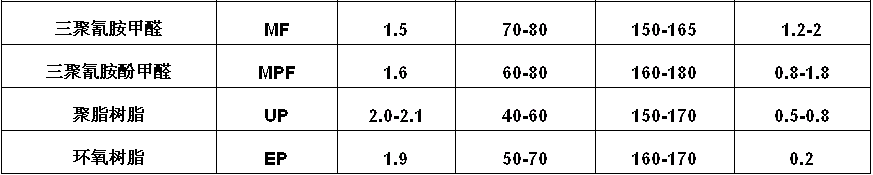

    (1) Material növü: Fərqli plastik növlərdə fərqli büzülmə dərəcələri var (bax Cədvəl 1).

Cədvəl 1-dən, termoplastika arasında, 40% şüşə lifli möhkəmləndirilmiş PPS-in ən aşağı büzülmə dərəcəsi (0.2%) var, termosetslərarası, epoksi qatranın ən aşağı büzülmə sürətinə malikdir (0.2%). Fluoroplastika ən yüksək büzülmə nisbətinə malikdir, təxminən 6% -ə çatır; maksimum büzülmə dərəcəsi ilə aşağı sıxlıqlı polietilen (LDPE) izlədi.

    (2) Material Kristallik: Eyni material üçün, aşağı kristalilik daha kiçik bir büzülmə nisbətində nəticələnir. Müxtəlif təsirli amillər arasında qatran kristalilik dərəcəsi büzülməyə ən əhəmiyyətli təsir göstərir.

    (3) Maddi molekulyar çəki: Eyni material üçün daha yüksək molekulyar çəki daha kiçik bir büzülmə dərəcəsinə səbəb olur. Eyni molekulyar çəki ilə qatranlar, lakin daha yaxşı axınlılıq azaldılması büzülmə sərgisi.

    (4) Material modifikasiyası: Digər qatranlar, elastomerlər və ya Baza qatranına doldurucular əlavə etmək müxtəlif dərəcələrə qədər büzülmə dərəcəsini azaldır. Qatrandakı fərqlər, ərimiş emal zamanı hissələrin ölçülü dəqiqliyinə çox təsir edir. Yüksək dəqiqlikli plastik hissələr istehsal etmək üçün aşağı büzülmə dərəcələri ilə qatranlar istifadə edilməlidir. Məsələn, PP-nin qatranı 1,8% -2.5% -i nisbətində böyüyür və büzülmə molekulyar çəki azalır, yüksək dəqiqlikli PP hissələri istehsal etməkdə çətinlik çəkir.

2.Müharibə prosesi təsiri:

    (1) Daimi qəlibləmə temperaturu ilə artan enjeksiyon təzyiqi büzülmə azalır.

    (2) tutma təzyiqinin artması büzülmə azalır.

    (3) ərimiş temperaturu qaldırmaq bir qədər azalır.

    (4) Daha yüksək qəlib temperaturu büzülür artır.

    (5) daha uzun müddət artım büzülmə azalır (darvazanın möhkəmləndikdən sonra büzülmə təsirsizdir).

    (6) Daha çox qəlibli soyutma vaxtı büzülmə azalır.

    (7) Daha yüksək inyeksiya sürəti büzülmə azalmağa meyllidir (kiçik effekt).

    (8) Kalıplamaq büzülmə böyükdür, büzüşmə sonrası kiçikdir; Post-büzüşmə ilk iki gün ərzində əhəmiyyətlidir və təxminən bir həftədən sonra sabitləşir.

3.Part quruluşu təsiri:

    (1) qalın divarlı hissələrin nazik divarlı hissələrə nisbətən daha yüksək büzülməsi var.

    (2) əlavələri olan hissələr, əlavə olmayan hissələrə nisbətən daha aşağı büzülmə var.

    (3) mürəkkəb formalı hissələr sadə şəkilli hissələrə nisbətən daha aşağı büzülmə var.

    (4) Uzunluq istiqamətində büzülmə qalınlıq istiqamətində büzülmədən daha azdır.

    (5) Daxili çuxurlar yüksək büzülmə nümayiş etdirir, xarici xüsusiyyətlər isə aşağı büzülmə nümayiş etdirir.

4.Mold quruluşu təsiri:

    (1) Daha böyük qapı ölçüsü büzülmə azalır.

    (2) Darvazanın istiqamətinə dik olaraq azaldılması azaldılır, darvazanın istiqamətinə paralel artırılmışdır.

    (3) Qapıdan daha uzaq ərazilər, qapının yaxınlığında bölgələrdən daha aşağı büzülmə var.

    (4) Kalıbın alt büzülməsi, qeyri-müəyyən bölmələrin daha yüksək büzülməsi ilə məhdud hissənin bölmələri.

Plastik büzülmə dərəcəsini azaltmaq üçün modifikasiya metodları

1.Fiber doldurma:

   Liflər müxtəlif qeyri-üzvi və üzvi liflər daxildir. Şüşə lifi nümunə olaraq qəbul etmək, 35% şüşə lif əlavə etmək PP qatranına 35% şüşə lifini 1,8% (doldurulmamış) 0,5% -ə qədər azalda bilər. Son illərdə inkişaf etdirilən uzun illərdə möhkəmləndirilmiş plastiklər, həm uzununa, həm də eninə istiqamətlərdə aşağı və ardıcıl büzülmə dərəcələrini sərgilədikdə, büzülmə nəzarətində üstünlük təşkil edir.

2.Yeniorgan Doldurucu doldurma:

   Qeyri-üzvi dolduruculara, kalsium karbonat, barium sulfat, mika tozu, vollastonit və s. Daxildir.

    (1) Doldurucu forması: müxtəlif formaların doldurucuları, səmərəliliyi qaydası ilə aralığın azaldılmasına təsir göstərir: ləkə> iynə kimi> dənəvər> sferik. Məsələn, Flaky Montmorillonite və Mica, kompozit büzüşməni əhəmiyyətli dərəcədə azaldır.

    (2) Doldurucu hissəcik ölçüsü: Eyni doldurucu üçün daha kiçik hissəcik ölçüləri büzülmə azalmasına daha çox təsir göstərir. Məsələn, Talc doldurulmuş PP-də (20% Talc + 8% Poe), Talc hissəcik ölçüsü 1250 mesh-dən 5000 mesh qədər artır, büzülmə dərəcəsi 1.05% -dən 0.8% -ə qədər azalır.

    (3) Doldurucu müalicəsi: Doldurmanın səthi müalicəsi onun büzülmə-azalma təsirini artırır. Məsələn, 10% talk ilə dolu ABS, Talk Aluminate Birləşdirici Agent ilə müalicə edildiyi zaman 0.48% -dən 0.42% -ə qədər azalma göstərir.

    (4) Doldurucu yükləmə: Eyni doldurucu üçün daha yüksək yükləmə, büzülmə dərəcəsinin daha çox azaldılması ilə nəticələnir.

3.Resting kristallıq:

    (1) Kristallaşdırma-azaldılması agentləri əlavə etmək: Ümumiyyətlə istifadə olunan molekulyar müntəzəmliyi pozan və molekulyar hərəkatda molekulyar hərəkata mane olan kiçik molekul birləşmələridir, bununla da kristallığı azaldır.

    (2) Digər qatranlar əlavə etmək: Kiçik miqdarda LDPE və ya HDPE-ni PP-yə qarışdırmaq, emal zamanı kristallaşmasını poza bilər. PS, ABS, PMMA və ya PC kimi kristal qatranlar da əlavə edilə bilər.

4.Adinging Elastomers:

   Poe, epdm və SBS kimi elastomerlər əlavə edilə bilər. Elastomer məzmunu 5% -dən aşağı olduqda, onların təsiri PP büzülməsini azaltmaq kimidir. 5% -dən yuxarı, effektivlik növü ilə fərqlənir, büzülmə azaldılması əmri ilə: poe> epdm> SBS (PP-də sərtləşən effektlərə uyğun). Qeyri-üzvi doldurucuları və elastomerləri PP-də birləşdirən daha yaxşı büzülmə azaldılması verir.

5.Kimyəvi bağlama modifikasiyası:

   PP-nin bağlama modifikasiyası onun kristallığını azalda bilər və bununla da aşağı büzülmə dərəcəsinə çatır.
